چند نوع جرثقیل ضد انفجار وجود دارد؟


جرثقیل پل ضد انفجار یک وسیله بالابری است که به صورت افقی بر روی کارگاه، انبار و انبار برای بلند کردن مواد قرار می گیرد. از آنجایی که دو سر آن بر روی ستون های بلند بتنی یا تکیه گاه های فلزی قرار گرفته اند، به شکل پل است.



قاب پل جرثقیل پل به صورت طولی در امتداد مسیرهای قرار گرفته در طرفین مرتفع در هر دو طرف قرار دارد که می تواند از فضای زیر قاب پل برای بلند کردن مواد بدون مانع شدن توسط تجهیزات زمینی استفاده کامل کند.





با توجه به دسته ضد انفجار، می توان آن را به دو نوع تقسیم کرد:


1. جرثقیل های پل ضد انفجاربرای معادن زغال سنگ:


عمدتاً در قسمت بالایی معدن زغال سنگ و سطح غیر حفاری معدن استفاده می شود. جرثقیل باید گواهی ایمنی زغال سنگ معدن (گواهینامه MA) داشته باشد.



2. جرثقیل های پل ضد انفجار برای کارخانه ها:


جرثقیل که عمدتاً در مکان‌های خطرناک و مهم با گازهای قابل اشتعال یا مخلوط‌های قابل اشتعال استفاده می‌شود، باید دارای گواهی ضد انفجار صادر شده توسط مرکز ملی آزمایش باشد.



وزنه برداری (t)		5	10		16/3.2		20/5		32/5		50/10
دهانه (m) سفارشی		10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
حداکثر ارتفاع بلند کردن (متر)	اصلی	16	16		16		12		16		12
	کمک				18		14		18		14
سرعت بالا بردن (m/min)	اصلی	3.7	3.3		3.6		2.7		2.6		1.9
	کمک				3.8		3.7		3.7		3.37
سرعت سفر خرچنگ (m/min)		9.3	10.3		10.3		10.3		9.8		8.9
سرعت سفر چرخ دستی (متر بر دقیقه)		12	12	12.5	12.5	12.6	12.5	12.6	12.6	12.3	12.3



با توجه به ساختار و نوع مکانیزم بالابر، می توان آن را به چهار نوع زیر تقسیم کرد:

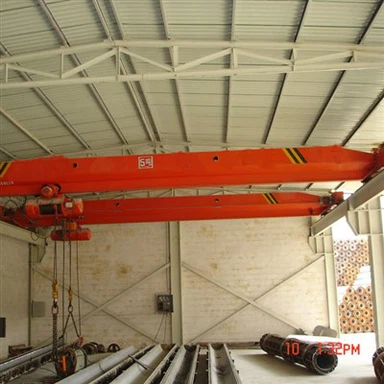

1. نوع LBجرثقیل تک تیر برقی ضد انفجار. این یک نسخه ضد انفجار از جرثقیل تک تیر برقی LD است که از بالابرهای الکتریکی ضد انفجار HB (BCD) و HBS (BMD) به عنوان مکانیزم بالابر استفاده می کند.


ظرفیت بالابری 1-32t و دهانه قابل اجرا 7.{2}}.5 متر است.







2. جرثقیل تعلیق تک تیر برق ضد انفجار LXB. این یک نسخه ضد انفجار از جرثقیل تعلیق تک تیر برق LX است که از بالابرهای الکتریکی ضد انفجار HB (BCD) و HBS (BMD) به عنوان مکانیزم بالابر استفاده می کند.


ظرفیت بالابری 1-10t و دهانه قابل اجرا 7.{2}}.5 متر است.





3. جرثقیل پل بالابر برقی ضد انفجار LHB. این یک نسخه ضد انفجار از جرثقیل پل بالابر الکتریکی LH است که از بالابرهای برقی ضد انفجار HB (BCD) و HBS (BMD) به عنوان مکانیزم بالابر استفاده می کند.


ظرفیت بالابری 5-32t و دهانه قابل اجرا 7.{2}}.5 متر است.





4. جرثقیل پل ضد انفجار QB. این یک نسخه ضد انفجار از جرثقیل پل همه منظوره QD است که از بالابر به عنوان مکانیزم بالابر استفاده می کند.


ظرفیت بالابری 5-75/20 تن و دهانه قابل اجرا 10.5-31.5 متر است.
